ANN東北ブロック（東日本放送）様ヘリTV中継システム

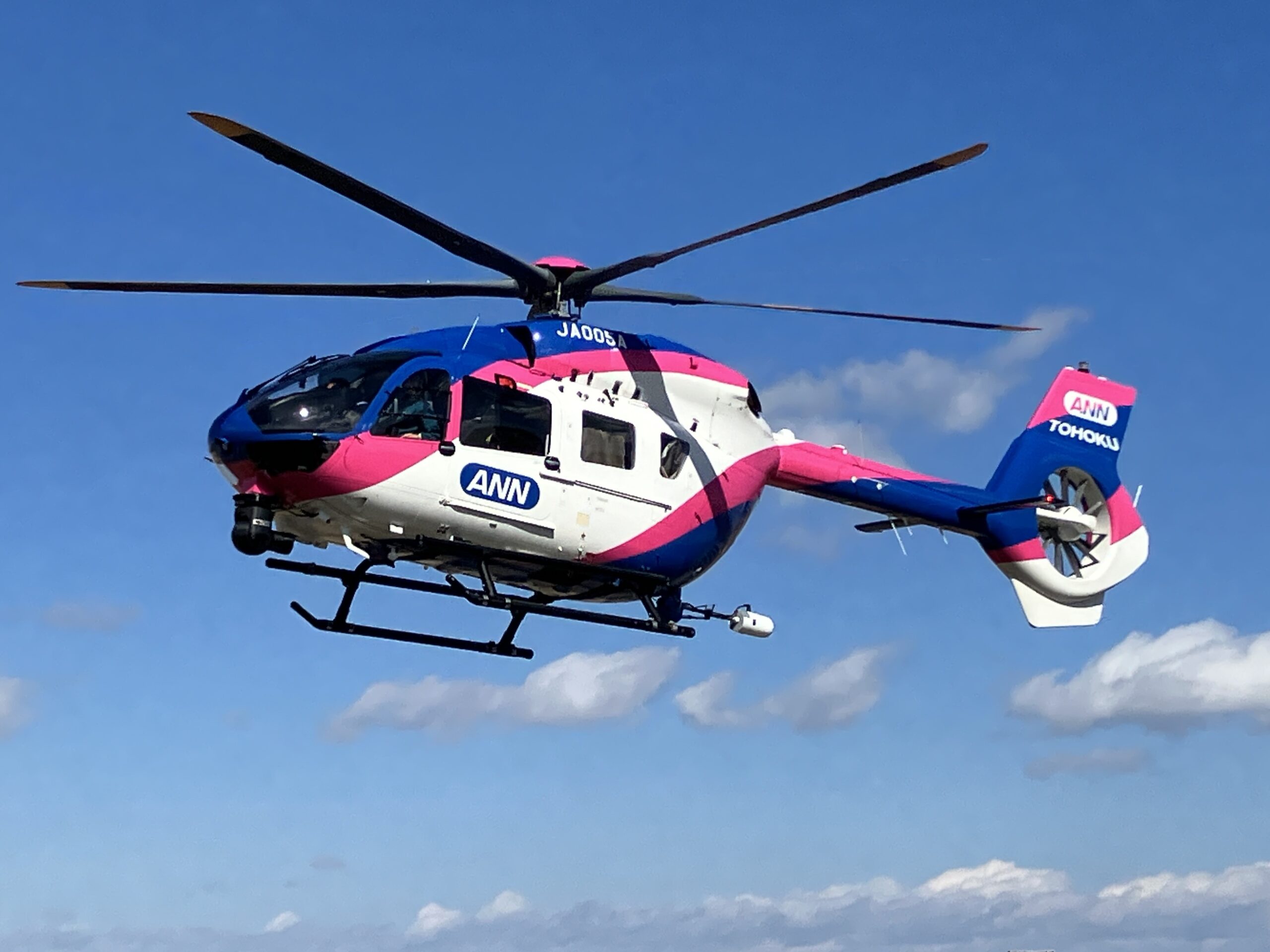

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＜JA005A　機体全景＞

・CAM 席、VE 席、どちらからもアクセスし易いセンターコンソール方式を採用。
・パネル操作面を中央立面で展開、スぺースの有効利用と視認性・操作性が向上！伝送状態が一目で確認できる。

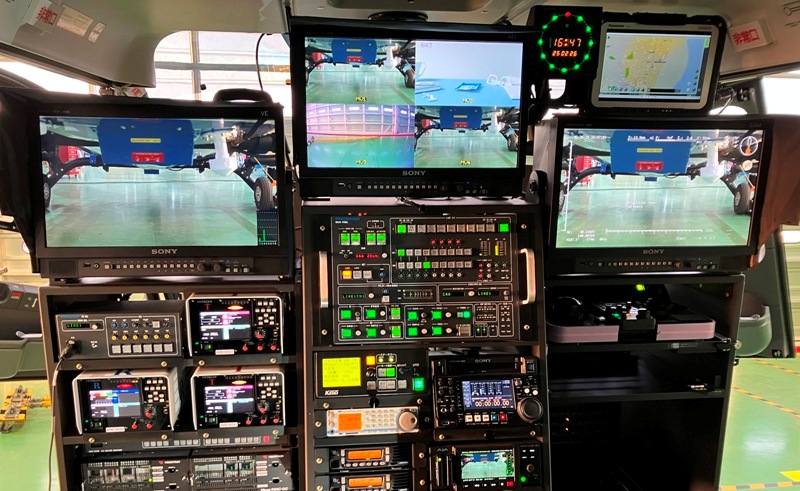

　　　　　　　　　　　　中継システム全景

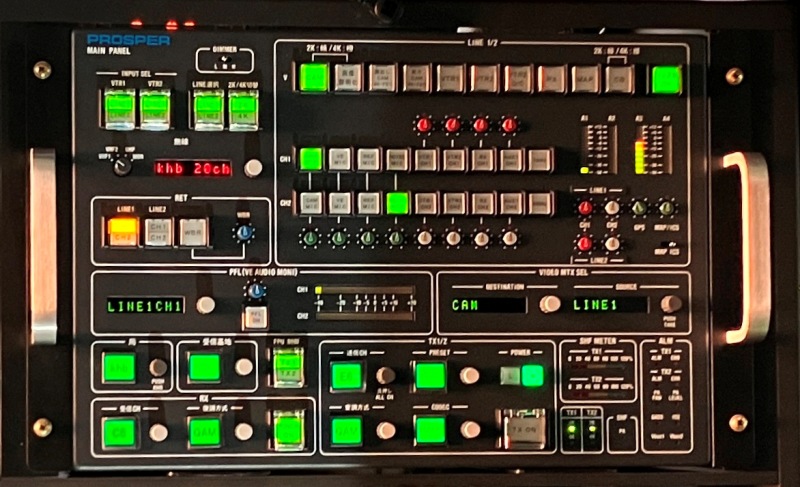

　　　　　　　　　　　　　　MAIN PANEL

①　MAIN PANEL（SADS/FPU REMOTE含む）　　②　AUDIO/INCOM　UNIT（ICS本体）

③　12G SDI対応 16×16　MTX　SW’er　　④　CAM　ICS　BOX　　⑤　VE　ICS　BOX

⑥　REP　ICS　BOX　　⑦　GUEST　ICS　BOX　　⑧　PILOT　BOX

⑨　映像ペリフェラルユニット　　⑩　MULTI　VIEWER　MV-062P　　⑪　GPS時計　GC-L60B2

⑫　GPSエンコーダ　GX-90T　　⑬　TUNER&信号変換UNIT　AHS-211P
